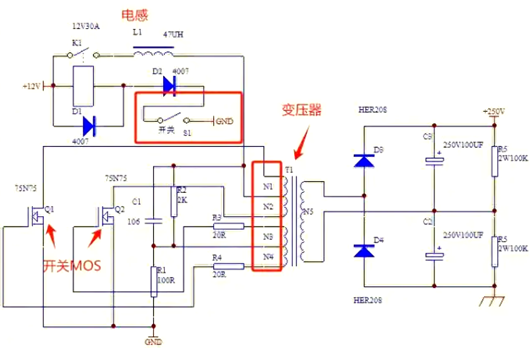

一、自激振蕩原理

當開關增強型S1增強型閉合瞬間，繼電器線圈通電，電源增強型+V增強型經電感增強型L1增強型向變壓器增強型N1N2增強型的中抽頭供電，電流同時經增強型C1增強型和增強型R2增強型流向增強型N3N4增強型的中抽頭。此時，N3、N4增強型的電流經增強型R3、R4增強型輸送至增強型Q1增強型和增強型Q2增強型柵極。

由于增強型N1增強型與增強型N4、N2增強型與增強型N3增強型分別為同名端，且因?qū)嶋H參數差異（如電感量、內阻及增強型MOS增強型管導通電壓不同），假設增強型Q1增強型先導通。Q1增強型導通后，電流流經增強型N1，經互感作用，N3、N4增強型感應出電壓電流。N4增強型作為同名端，與增強型Q1增強型柵增強型-增強型源極形成電壓電流疊加，正反饋促使增強型Q1增強型完全導通。與此同時，N3增強型產生相反電動勢，使增強型Q2增強型柵增強型-增強型源極出現負壓而截止。

隨著增強型Q1增強型導通，變壓器增強型N1增強型繞組逐漸走向磁飽和，磁通量增速放緩直至不再增加。此時，N4增強型不再感應出電流電壓，N1增強型迅速產生強烈反相電動勢，N4增強型電動勢也隨之反相，Q1增強型因而截止。此時，N1增強型電流方向反轉，N3增強型相對于新的電流方向成為同名端，經增強型R3增強型向增強型Q2增強型柵增強型-增強型源極提供電流電壓，推動增強型Q2增強型導通。

當變壓器增強型N2增強型繞組達到磁飽和后，同樣產生反向電動勢，使增強型N3增強型產生反向電動勢，Q2增強型截止。而增強型N4增強型的互感電流促使增強型Q1增強型再次導通。如此反復循環，電路持續振蕩。

二、關鍵組件作用

電感增強型L1增強型在電路中起到退耦及限制峰值電流的關鍵作用。它可防止空載時電流過大，避免開關增強型MOS增強型管因過熱而受損。此外，該電路采用倍壓整流技術，有效減小變壓器匝比，降低交流電壓，減少漆包線被擊穿的風險，提升安全性。

三、推挽式電源優勢

推挽式電源工作時，兩只對稱功率開關管呈交替導通狀態，通常僅一個開關管導通。這種設計使其導通損耗較小，顯著提升能源轉換效率。同時，其結構簡單，便于設計與制造，且變壓器磁芯利用率高，能充分發揮磁芯性能。正因如此，推挽式電源在低電壓、大電流應用場景中備受青睞，如工業電源供應、大功率音頻放大設備等，為眾多電子系統提供穩定可靠的電力支持。
