隨著電力電子技術的不斷進步，晶閘管在交流控制領域的應用日益廣泛。晶閘管不僅可以作為交流開關進行精準的電路控制，還能在調壓系統中實現電壓的精確調節，滿足不同應用場景下的多樣化需求。
一、晶閘管工作原理

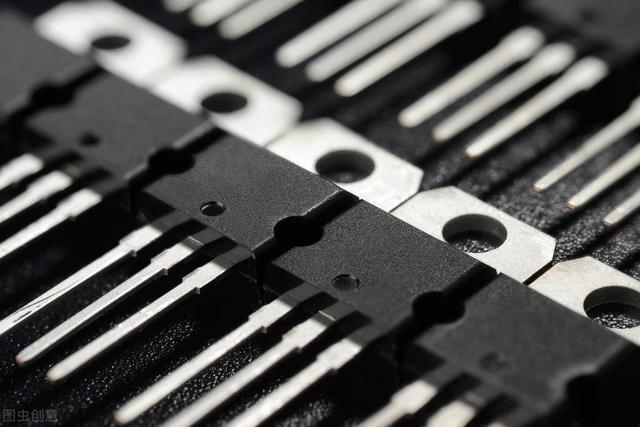

晶閘管是一種具有 PNPN 四層結構的半導體器件，主要由陽極、陰極和柵極構成，具備單向?qū)щ娞匦浴．?dāng)陽極相對陰極施加正向電壓且柵極收到觸發電壓時，晶閘管被觸發導通。晶閘管導通后，即使觸發電壓消失，只要陽極電流不低于保持電流，晶閘管就能維持導通狀態。這種自保持特性使得晶閘管在交流控制中的開關和電壓調節應用中具備獨特優勢。通過控制觸發信號的時機，可以靈活地操控晶閘管的導通時刻，進而調控交流電的傳輸和電壓水平。
二、晶閘管在交流控制中的應用
相控開關
相控開關通過調節晶閘管的觸發角來控制導通時間。在相控模式下，晶閘管不會在交流電壓周期初始階段立即導通，而是根據預設的觸發角延遲一定時間后再導通。這種控制方式能夠有效控制負載功率，例如在電機啟動時，可通過延遲觸發逐步增加功率，實現平穩啟動，避免沖擊電流對電網和電機的損害，常用于調光系統和電機軟啟動控制等場景。
零交叉點開關
零交叉點開關則在交流電壓過零點時觸發晶閘管導通。此時導通可避免瞬時電流的突增，減少對設備的沖擊和干擾，特別適用于需要頻繁切換的場合，如家用電器的電源控制等，能夠顯著降低電流波動對電力系統的影響。
三、晶閘管交流調壓方式
相控電壓調節
相控調壓通過改變晶閘管的觸發角，使晶閘管在交流電波形的不同相位點導通，僅允許部分波形通過負載，從而降低輸出電壓的有效值。這種方法常用于電機調速和變壓器電壓調節等場景，能夠根據負載需求靈活調整電壓，實現精確的調壓控制。
脈寬調制（PWM）電壓控制
PWM 調壓通過改變晶閘管在每個周期內的導通時間占比來控制輸出電壓。相較于相控調壓，PWM 調制能夠更精準地控制輸出電壓水平，同時減少電壓中的諧波含量，提高電能質量，適用于對電壓質量要求較高的工業設備和精密儀器等場合。
四、晶閘管在開關和穩壓方面的應用
電機軟啟動控制
電機啟動瞬間的電流可能極大，給電網和電機本身帶來較大沖擊。利用晶閘管相控技術，可實現電機的平滑啟動，通過逐步升高電壓使電機平穩加速，有效降低啟動電流，減少機械沖擊和電機損耗，延長電機使用壽命。
照明調光
晶閘管相控技術在照明調光領域應用廣泛，通過調節觸發角改變燈的亮度，不僅操作便捷，還能節省能源，降低燈具的能耗，延長燈具使用壽命，提升照明系統的經濟性和實用性。
變壓器電壓調節
在電力傳輸和配電系統中，變壓器輸出電壓可能因電網波動而變化。晶閘管調壓裝置能夠?qū)崟r(shí)調節變壓器輸出電壓，確保供電的穩定性和可靠性，保障用電設備的正常運行，尤其在對電能質量要求較高的工業生產、醫療設施等領域具有重要意義。
五、晶閘管投切、調壓時的保護措施
過壓保護
過壓可能對晶閘管造成損壞。通常可在晶閘管兩端并聯 RC 吸收電路或壓敏電阻等過壓保護裝置，這些裝置能夠在電壓突然升高時迅速吸收過電壓能量，將電壓鉗位在安全范圍內，防止晶閘管因過壓而擊穿。
過流保護
過流會導致晶閘管溫度急劇上升，可能引發電氣故障。可在電路中串聯快速熔斷器或采用過流繼電器等保護器件。一旦電流超過設定閾值，保護器件能迅速動作，切斷電路，保護晶閘管免受過流損害。
觸發保護
穩定的觸發信號對于晶閘管的正常工作至關重要。觸發系統應具備良好的電氣隔離和抗干擾能力，采用精密的觸發脈沖發生器和可靠的驅動電路，確保觸發脈沖的幅度、寬度和頻率穩定準確，避免因觸發異常導致晶閘管誤動作或拒動作。
六、結論
晶閘管在現代電力電子系統中的交流開關和電壓調節應用中發揮著關鍵作用。憑借其精準的電流控制和電壓調節能力，被廣泛應用于工業生產、家用電器等多個領域。隨著技術的持續發展，晶閘管性能將不斷提升，在高頻、高效電力電子應用中的前景愈加廣闊，將繼續推動電力電子技術的進步，為實現更加高效、可靠的電能轉換與控制做出重要貢獻。
