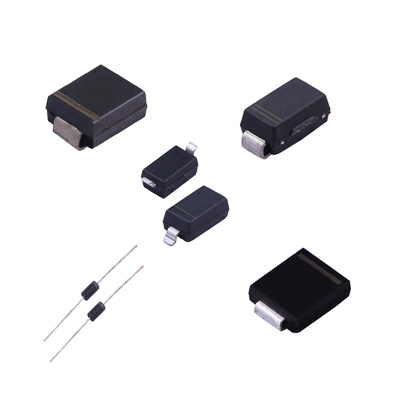

在電子電路設計領域，二極管作為關鍵元件，其種類繁多，快恢復二極管與整流二極管是其中常用的兩種。盡管它們在部分應用中功能相似，但因內部結構與電氣特性的不同，替換使用時需謹慎考量。
一、快恢復二極管與整流二極管的根本區別
快恢復二極管專為快速開關場景設計，具備短暫的反向恢復時間，通常在高頻電路中發揮效能，如電源轉換器與逆變器等。相較之下，整流二極管主要活躍于低頻或中頻電路，憑借其高載流能力，在大功率整流場景中表現突出。
二、關鍵參數分析
反向恢復時間
這是衡量二極管是否適用于高頻場景的關鍵指標。快恢復二極管的反向恢復時間一般處于幾十納秒至幾百納秒區間，而整流二極管則通常在微秒范圍。若電路對快速開關響應有嚴格要求，快恢復二極管無疑是更合適的選擇。
正向壓降
二極管的正向壓降對電路效率有著直接影響。在相同電流條件下，整流二極管的正向壓降通常低于快恢復二極管。因此，在低頻大電流應用中，整流二極管能提供更高的能效。然而，在高頻電路中，整流二極管較長的反向恢復時間會增加損耗，此時快恢復二極管在效率方面則展現出明顯優勢。
斷態電流
這一參數關乎二極管關斷時可能出現的故障與損失?？旎謴投O管通常具有較大的反向電流，可能會引發電磁干擾，或許需要額外的過濾措施。而整流二極管具備較低的反向恢復電流，更適合應用于對噪聲敏感的電路。
浪涌電流承受能力
浪涌電流代表二極管在瞬態條件下能夠承受的最大電流。整流二極管一般具有較高的抗浪涌電流能力，適用于可能出現較大瞬態電流的場景，例如電源整流與電動機啟動。相比之下，快恢復二極管的抗浪涌電流能力稍遜，通常只適用于浪涌電流較小的場景。
三、更換時的注意事項
頻率要求
若電路工作頻率較低，在功率損耗可接受的情況下，可考慮用整流二極管替代快恢復二極管。然而，在高頻應用中，由于整流二極管的反向恢復時間過長，會導致效率大幅下降，甚至可能引發電路故障，因此不能用整流二極管替代快恢復二極管。
功率和電流匹配
更換二極管時，務必確保其額定功率與最大正向電流符合電路要求。當快恢復二極管應用于大功率整流場景時，可能會出現正向電流與浪涌承受能力不足的問題，從而導致器件損壞。因此，仔細檢查相關參數至關重要。
熱管理設計
二極管的散熱情況直接關系到其可靠性和使用壽命。整流二極管因正向壓降低，在相同功率下產生的熱量較少，對散熱的要求相對較低。而快恢復二極管由于開關頻率較高，會產生較多熱量損失。更換時，需特別注意散熱問題，必要時可添加散熱器或采取冷卻措施。
四、結論
快恢復二極管與整流二極管雖在某些應用中可互換，但并非完全的替代品。在評估替換可行性時，必須綜合考量反向恢復時間、正向電壓降以及浪涌電流能力等重要參數。對于高頻、快速響應要求嚴格的電路，建議優先選用快恢復二極管；而對于低頻、大電流應用，整流二極管則是更優的選擇。實際應用中，應依據電路具體要求，精準選擇二極管類型，以確保系統的穩定性、可靠性與效率。
