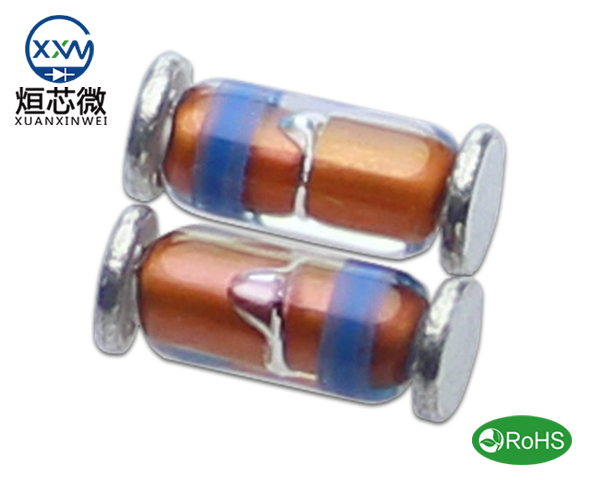

穩壓管的穩壓值用萬用表怎么測量
作為電子設備中的"電壓穩定器"，穩壓管性能直接影響電路可靠性。只需一臺萬用表，您就能快速完成質量檢測，具體操作如下：
作為電子設備中的"電壓穩定器"，穩壓管性能直接影響電路可靠性。只需一臺萬用表，您就能快速完成質量檢測，具體操作如下：
一、檢測前準備
工具清單
數字萬用表（推薦自動量程型號）
可調直流電源（0-30V范圍）
配套測試導線
限流電阻（建議1kΩ/0.5W）
設備檢查
① 開機測試萬用表電池余量
② 用短接表筆法驗證通斷功能
③ 清潔表筆接觸點確保導電良好
二、標準測量流程（室溫環境）
步驟① 電路連接
紅表筆 → 穩壓管正極（有標記端）
黑表筆 → 穩壓管負極
注意：電源電壓建議設置為標稱值+2V（如標5V則用7V）
步驟② 參數設置
萬用表切換至直流電壓檔
自動量程機型無需調節，手動量程選擇高于標稱值的最小檔位
步驟③ 數據讀取
通電后3秒內數值趨于穩定，此時顯示值即為實際穩壓值
三、結果判斷標準
合格范圍：標稱值±5%（例如5V穩壓管測得4.75-5.25V均正常）
異常處理：
① 數值為零：檢查是否極性接反或元件擊穿
② 數值偏高：可能為批次誤差或混用型號
③ 數值波動：存在接觸不良或電源不穩
四、實用檢測技巧
安全防護：串聯1kΩ電阻可避免電流過載
誤差控制：測量時避免觸碰表筆金屬部分
快速驗證：對比多個同型號元件測量值
狀態判斷：正常工作時應有微溫（約40℃）
五、常見疑問解答
Q：為何要反向連接？
A：穩壓特性僅在反向擊穿時顯現，正向連接會顯示普通二極管特性
Q：沒有可調電源怎么辦？
A：可用9V電池串聯1kΩ電阻臨時替代（適用于≤7V穩壓管）
Q：不同顏色表筆接法重要嗎？
A：數字表筆顏色不影響數值，僅顯示正負號差異
通過以上方法，即使是新手也能在3分鐘內完成專業檢測。建議每季度對關鍵電路中的穩壓管進行定期檢測，確保設備長期穩定運行。
