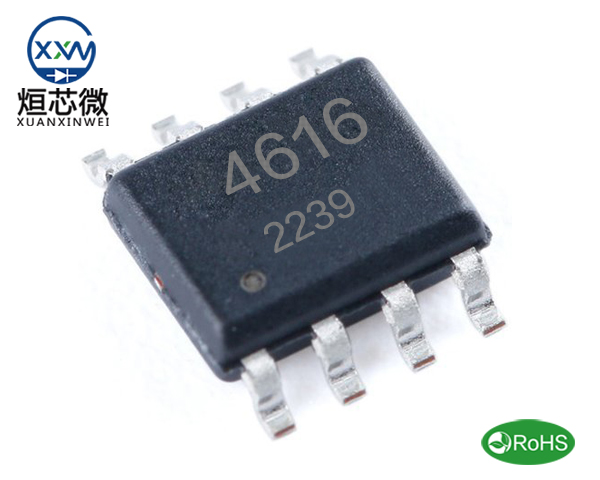

AO4616,AO4616場效應管參數,N+P場效應管AO4616,AO4616代換
AO4616場效應管,N+PMOS管AO4616參數資料,AO4616引腳圖,AO4616中文資料規格書PDF
AO4616場效應管,N+PMOS管AO4616參數資料,AO4616引腳圖,AO4616中文資料規格書PDF
AO4616/SOP-8/SOIC-8封裝參數：點擊查看
AO4616場效應管參數具體如下：
極性：NPN+PNP
NPN極參數如下:
NPN極參數如下:
Drain-Source Voltage 漏源電壓Vds：30V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：7A
Power Dissipation 功率損耗Pd Ta=25℃：2.5W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=6A,VGS=10V： Typ 18mΩ Max 25mΩ
Static Drain-Source On-Resistance 導通電阻ID=5A,VGS=4.5V：Typ 25mΩ Max 31mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
PNP極參數如下:
Drain-Source Voltage 漏源電壓Vds：-30V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：-6A
Power Dissipation 功率損耗Pd Ta=25℃：3.08W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=-7A,VGS=-10V： Typ 26mΩ Max 35mΩ
Static Drain-Source On-Resistance 導通電阻ID=-4A,VGS=-4.5V：Typ 38mΩ Max 54mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
AO4616場效應管SOP-8/SOIC-8封裝尺寸：
