在開關電源中，二極管的主要作用是整流。按照整流電路中交流電的頻率，開關電源中的整流電路可以分為一次整流電路（低頻整流）和二次整流電路（高頻整流）。
其中，一次整流電路指的是對市電交流電（頻率為50Hz或60Hz）進行整流，二次整流電路指的是對高頻交流電(頻率為幾十kHz到幾百kHz甚至更高)進行整流。一次整流電路和二次整流電路的原理都是利用二極管的單向導電性把交流電變成單向脈動直流電，但是它們對二極管參數的要求的側重點不同。一次整流電路選擇二極管時主要考慮功率損耗和反向阻斷能力，也就是二極管參數中的正向壓降UF、反向電流IR要盡可能的小。
二次整流電路選擇二極管時除考慮正向壓降UF、反向電流IR要小外，反向恢復時間trr必須滿足電路的需要，反向恢復時間成為選擇二極管參數優先考慮的問題。快恢復二極管、肖特基二極管在開關電源電路中常用的二極管舉例如下?？旎謴投O管
快恢復二極管反向恢復過程很短，簡稱快速二極管?？焖俣O管在工藝上多采用摻金措施，有的采用PN結型結構，有的采用改進的PIN結構?？焖俣O管從性能上可分為快速恢復和超快速恢復兩個等級，快速恢復二極管反向恢復時間一般小于5µs，超快速恢復二極管反向恢復時間最低可小于50ns。快速恢復二極管和超快速恢復二極管一般為0.8~1.2V，但最高反向工作電壓偏小，多在400V或600V以下。IN、MR、MUR系列快恢復二極管的主要參數如表1所示。

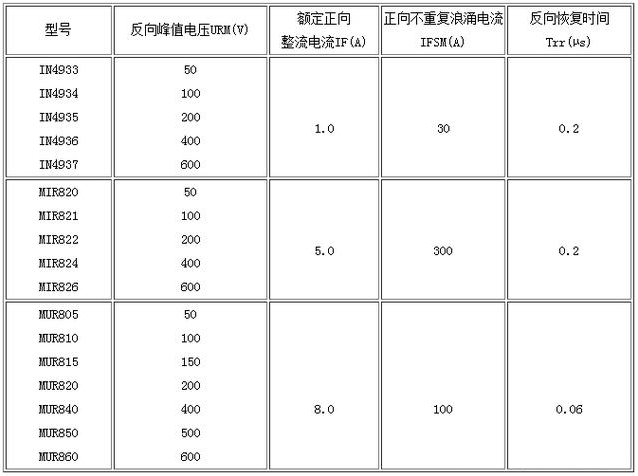

表1 IN、MR、MUR系列快恢復二極管的主要參數
肖特基二極管
肖特基二極管是用金屬與半導體接觸形成的金屬-半導體結原理制作的，因此肖特基二極管也稱定型為金屬-半導體（接觸）二極管或表面勢壘二極管。其最顯著的優點為反向恢復時間極短(可以小到幾納秒)，正向導通壓降僅0.4V左右，但是，肖特基二極管的不足之處是最高反向工作電壓很低，一般在100V以下。IN系列肖特基二極管的主要參數如表2所示。

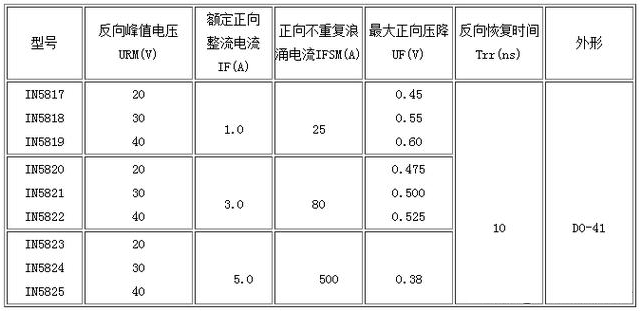

表2IN系列肖特基二極管的主要參數
