我們在設計一些終端設備時，比如一些電池供電的設備，工控類的一些現場終端設備等，這些設備在設計時都會有一個供電接口，對于這些需要直流供電的設備，我們在設計時一定需要考慮到其電源接反的情況，否則一但接反，有可能導致終端設備內部電路燒壞。對此我們需要設計防反接保護電路，這里就主要講解下通過二極管防反接保護電路和MOS管防反接保護電路。
二極管防反接保護
常用二極管防反接保護電路設計主要有三種：二極管串聯型、二極管并聯型、整流橋型。
二極管串聯型防反接保護電路
直流電源輸入防反接保護電路總結

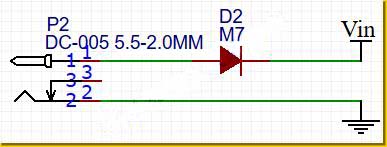

普通二極管防反接保護電路
如上圖，通過電路中串聯一個二極管，來防止電路電源反接。如果電源供電反向接入，二極管反向截止不導通。從而起到保護電路的作用。
但是此電路有關缺點就是，二極管占用一定壓降，如果電路中電流過大會導致二極管耗電過多，導致二極管發熱量大。如果電路中電流有1A，二極管壓降為0.7V，那么這個二極管在電路中就消耗0.7W的功耗。當然可以選用低壓降的二極管，比如肖特基二極管，可以減少一部分壓降，但是這個問題并沒有根本解決，隨著負載電路電流的增加，二極管消耗的功率也就越多。

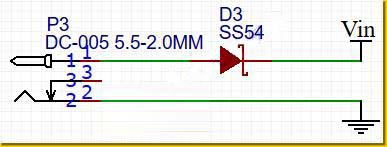

肖特基二極管防反接保護電路
二極管并聯型防反接保護電路

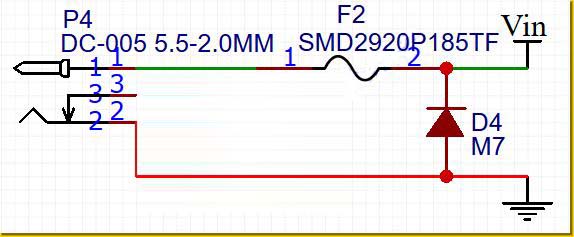

二極管并聯型防反接保護電路
如上圖，通過在電路中并入二極管和串入一個自恢復保險來實現電路的防反接保護功能。如果輸入電源正負接反，那么二極管導通，與自恢復保險絲構成回路，由于二極管導通，使得Vin被二極管鉗位在0.7V，這樣后級回路因為0.7V電壓太小，而無法實現供電。另一方面這個回路就會形成很大的電流，從而使自恢復保險絲動作斷開電路。此電路的缺點就是需要一個自恢復保險絲，增加了電路成本。
整流橋型防反接保護電路

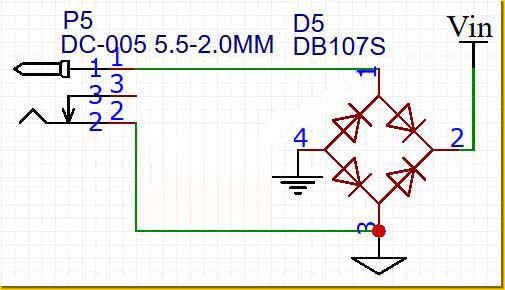

整流橋型防反接保護電路
如上圖，電路中接入整流橋，這樣輸入電路不管怎么接，都不會引起后級電路電源接反。此電路的缺點就是需要消耗1.4V左右的二極管壓降。如果電路中電流過大，那么整流橋也會消耗過多的功率，導致其發熱。功率消耗過大。
MOS管防反接保護

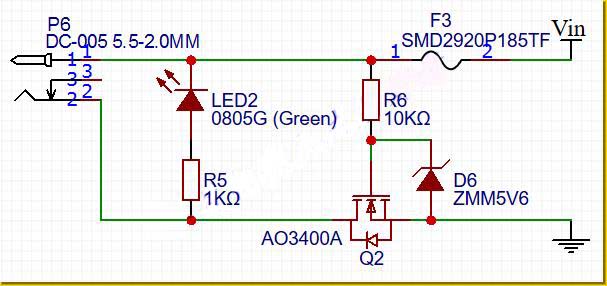

上圖中是通過Nmos接入電路中實現防反接的功能。其中，
電源電壓接入正確時，由于MOS管中的寄生二極管的存在，從而使得MOS管的Vgs電壓為輸入電壓減去寄生二極管壓降電壓0.7V，這個電壓是大于MOS開關導通的閾值電壓，從而使MOS管導通，導通后相當于寄生二極管被MOS管導通短路，從而可以通過更大的電流。
當電源電壓接反時，NMOS不導通，MOS管是截止的。從而保護后級電路的安全，圖中的R5和LED2為，如果電源接入反向電壓，那么LED2指示電源接反。R6和D6是為了確保電源接入正確時，更好的保證MOS管導通，如果省去穩壓二極管D6，則有可能由于輸入電壓過高導致超過MOS管的Vgs最大值，從而容易使MOS管損耗。加入穩壓管也是更好的保護MOS管。

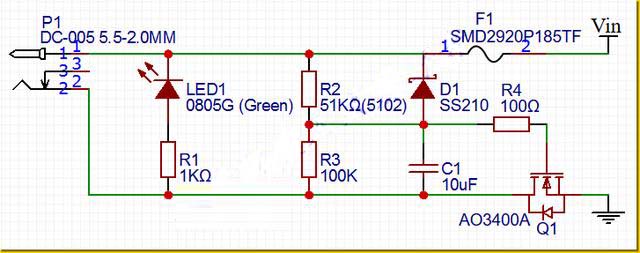

上圖中是通過調節電阻R2和R3的分壓來開啟NMOS實現電路的防反接保護。這樣可以根據實際輸入電壓的多少，通過分壓電阻調節NMOS開關開啟電壓。當電源接反時，指示燈亮，二極管D1將其分壓點的電壓鉗位在0.7V,從而使得NMOS不導通，后級電路斷開。
同樣的思路也可以使用Pmos實現電路的防反接保護功能。電路如上圖，這里保護過程和NMOS管差不多，這里就不再做詳細介紹.
