所謂二極管就是由一個PN結構成，由引線引出，加上封裝組成。PN結結構任何一本電子書籍中都有講解，這里就不再敘述，只要知道PN結具有單相導電性就可以。
最常見的有以下幾種
整流二極管
整流二極管最常見，可分為高頻二極管和低頻二極管，大電流小電流，低速和快速。
低頻二極管、常見工頻變壓器變壓，利用二極管單向?qū)щ娦裕梢园逊较蚪惶孀兓慕涣麟娮儞Q成單一方向的脈沖直流電。可做半波整流或橋式整流，其特點是允許通過的電流比較大，反向擊穿電壓比較高，一般廣泛應用于處理頻率不高的電路中。常見型號為1N4007,也應用在嵌位電路，利用單相導電特性，把電壓限制在一定范圍內，保護電路，可以用二極管串在電源中，防止反接保護，整流二極管在使用中主要考慮的問題是最大整流電流和最高反向工作電壓應大于實際工作中的值。高頻小電流二極管如1N4148二極管，在電流不高時，也可作為整流二極管。

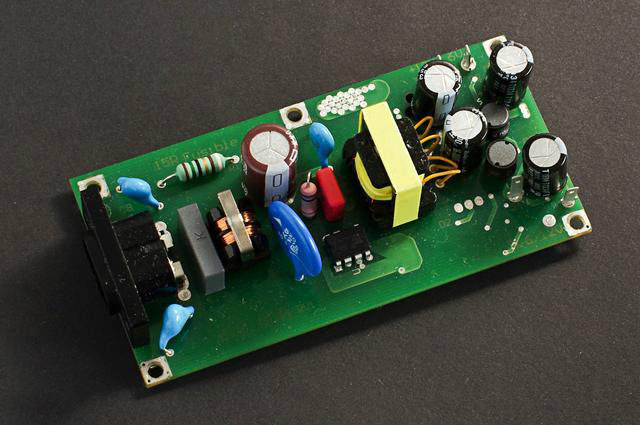

快速二極管主要應用于高頻整流電路、開關電源、阻容RCD吸收電路、逆變整流電路等，變頻器內部電路、驅動控制器內部等電路，其主要特點是正向?qū)▔航敌。聪蚧謴?fù)時間短和開關損耗小。快速二極管主要包括快恢復二極管和肖特基二極管。由于壓降低，速度快，可在高速電路整流損失最小功耗，提高電源效率。
穩壓二極管
穩壓管的作用是利用雪崩效應穩定電壓。超過額定電壓后發生擊穿，把電壓穩定在一定值，應用在要求精度不高、電流較小變化范圍不大的情況下，通過和電阻串聯在電路中。在穩壓、穩流電源系統中一般作基準電源。缺點是隨電源電壓波動，穩壓值存在偏差，穩壓電流小，不能提供大電流的負載。
需要精密穩壓可選擇TL431作為穩壓元件，也可用基準芯片來穩壓，可提高穩壓精度。
發光二極管

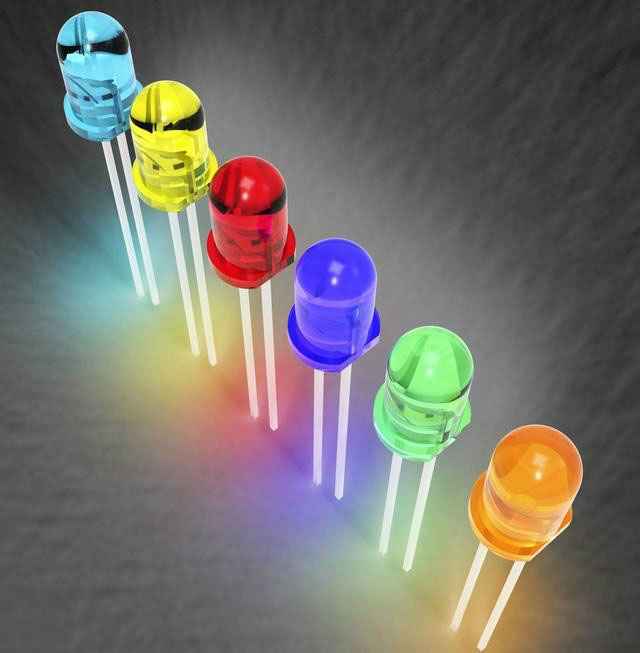

發光二極管在電路中最常見，常作為電源指示燈，工作狀態指示燈或者組成文字或數字顯示。如數碼管可以顯示一些數字，內部就是一些發光二極管組成。發光二極管有不同種顏色，每種顏色壓降不一樣，紅色發光二極管壓降最低，應用也最廣泛。目前手機的屏幕內部也都是LED。
瞬態電壓抑制二極管

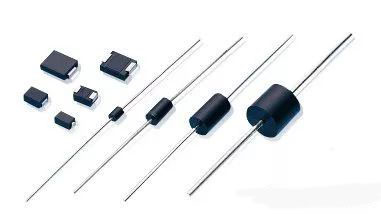

瞬態電壓抑制二極管也稱為TVS二極管，用于保護電子電路，電子元件，不被高壓擊穿，可以吸收干擾電壓，尖峰電壓。
雙向二極管
雙向二極管長作為可控硅觸發，工作原理為雙向二極管有一個開啟電壓在20V到200左右，沒有達到開啟電壓時，二極管處于截止無窮大，當達到開啟電壓二極管導通。所謂雙向 是指在正半周和負半周都可以正常工作。
紅外二極管
紅外發光二極管是一種能發出紅外線的二極管，肉眼看不到。外形用發光二極管相似，但發出的光不可見，只能被紅外接收器接收工作時，紅外二極管通過單片機控制器編碼電信號通過38K載波變成紅外光發送出去，紅外接收管接收到編碼信號后，將紅外光信號轉變成電信號并輸出，經過單片機的解碼，從而對輸出電路的控制，在遙控器中廣泛應用。判斷好壞方法，按下按鍵，用手機攝像頭看紅外發光管，可以看到一閃一閃，為沒有損壞。
二極管的測量方法

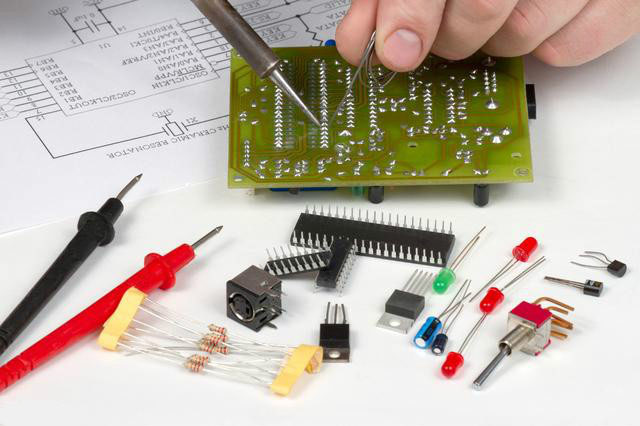

二極管在電路中屬于易損器件，因為長時間大電流工作，常見短路損壞，偶爾有開路情況，用萬用表二極管檔測試有壓降為正常，為零是擊穿損壞。也有一些不完全損壞，漏電，不容易測出，只能用替換方法。
